驚異の価格破壊を実現した
フル3次元配管設計CAD
Zeta Win
for AutoCAD Windows
機能概説書
株式会社エコールソフトウェア
Zeta Winは、MS-Windowsの上で動作する、AutoCAD
Windows対応の配管設計アプリケーションです
フル3次元作図機能
- すべて3次元でデータ作成ができます。表示画面の切り替えだけで3次元で作成したデータを2次元表現で表示できます。

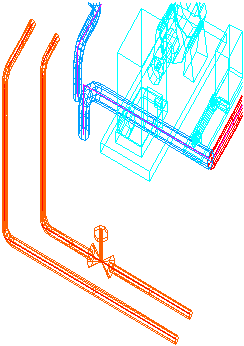

上図は同じデータですが、左はサーフェス表示、右は平面図のダブルライン表示です。同じデータが様々な表現にて出図できます。

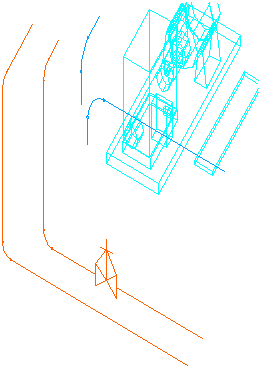

上図は同じデータをアイソメ(シングルライン)表示したものです。この様に画面の表示状態を簡単に切り替えることができます。
MS-Windowsに完全対応
Windows環境下で一貫した操作の元に設計されています。
- 操作は全てマウスを使用して行い、目線を移さず画面を見ながら行えます。

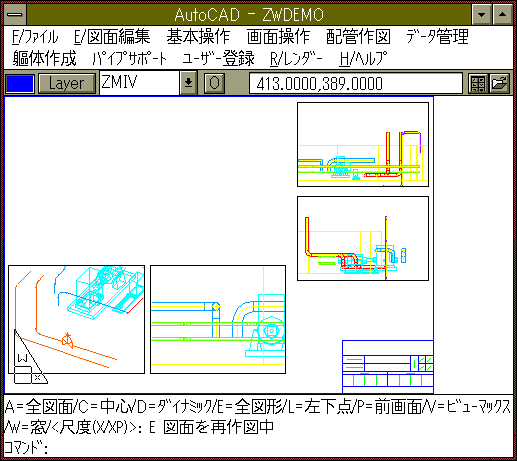

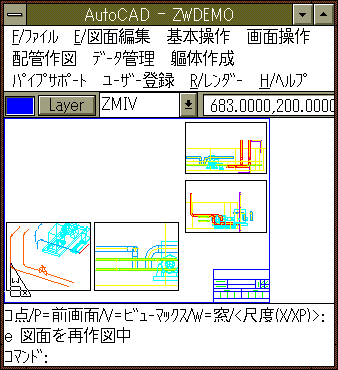

- 複数のビューを開き、平面・断面・立面・アイソメ図を同時に編集できます。編集結果は全てのビューに反映されます。
他のWindowsアプリケーションとデータの授受が行えます。
この概説書の図形は、AutoCADのデータをそのままMS-Wordに持ち込んで作成しております。この様に簡単に図形を他のアプリケーションに取り込むことができ、プレゼンテーションに大きな効率アップをもたらします。
データベースにMS-Accessを採用
データベースにWindows対応のMS-Accessを採用。DOS版では不可能であった、同時にCADとデータベースを同時に利用することが可能になりました。

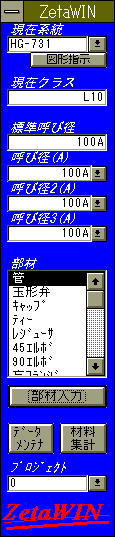

Zeta WinではこのMS-Accessの機能をフルに利用し、Accessのメニューから部材の入力ができます。
- 面間距離、重量などのデータを統合的に管理。
- クラス管理により、よく使用する部材をクラス登録しておくだけで、部材配置の際重量、規格、レイティング、スケジュール及び各種サイズが自動登録され作図と集計に反映します。
- ボルト、フランジ、ガスケットの集計も可能。
必要なデータは専用データベースを利用して簡単にメンテナンスを行えます。

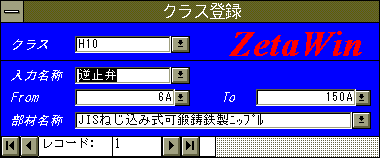

- 系統登録で、系統名とその系統のクラスを登録します。
マルチビューシンボル
- モデルの作成と同時に、手書き図面と同じ表現で平面図、断面図が作成できます。
- 画面上でレンダリング表現が可能。プレゼンテーションに効果的です。
上の3つのシンボルは同じデータですが、視点によってこのように別な表現をされます。
驚異的な低価格
- 材料集計、フル3次元対応でこの価格。手軽に導入できます。
- 価格が安くても内容は豊富です。
自動寸法線発生
- 配管経路及び、部材に対して自動的に寸法線を発生します。
- 発生した寸法線を回転編集できます。
モデルの作材料集計
部材の集計、配管のカット長などが図面および帳票に簡単に作成できます。
Zeta Winの特長
P&ID
- バルブ、計装記号、タンク、ポンプなどの機器を多数標準装備。画面上から呼び出すだけで簡単に配置できます。
機器配置図
- 機器配置図作成用シンボル、作図コマンドを多数用意しました。
配管図
- 配管経路上に部材を配置するだけで、クラス、呼び径を自動判断し、作図データをデータベースから検索して部材を配置します。部材は実寸の面間距離にて作図されるので、位置関係のチェックに利用できます。配置した部材は材料集計が行え、帳票および画面上に作表できます。
アイソメ図
- 作成した配管図のデータをアイソメ図に利用できます。系統ごとにアイソメ図を作成し、部材の集計が行えます。また寸法線を自動発生させることができます。
- 部材の面間距離を考慮し、配管のカット長を計算しリスト表示できます。
- ノンスケール作図に対応。
系統管理・クラス管理・プロジェクト管理
- 配管経路入力の際、系統別に入力できます。系統ごとにクラスを定義できるので、部材配置の際に自動的に必要なクラスから部材を判断し入力します。
- 系統管理、クラス管理は、MS-Accessを使用し、対話型メニューで簡単にデータを追加修正できます。
部材データ
- 部材配置の際に必要な規格、材質、面間距離などのパラメータをデータベースとして管理します。
- JIS,JPI,ANSI規格などのバルブ、管継手、フランジなどの部材を標準で多数持っています。またユーザーが独自に部材を追加登録することもできます。
オプションソフトウェア
パイプサポート
- 施工用パイプサポート図を作成します。各種鋼材、ボルト,溶接記号などの作図が行えます。
- 2次元で配管施工図を作成する場合に最適です。
躯体作成
- 壁、柱、階段、機器などの構造物を3次元にて作成します。
- 3次元にて躯体を作成する場合に最適です。
サーフェス
- 基本セットで作成した図形を面表示します。レンダリング表示にてリアルな配管イメージを表現できます。
- 各種プレゼンテーションに威力を発揮します。
JISシンボル集
- JIS規格の計装用記号(JIS Z8204)、配管図示方法(JIS
Z8205)、化学プラント用配管図記号(JIS Z8209)を中心に約300種類のシンボルを集めています。
動作環境
Zeta Winの動作には、以下のソフトウエアおよび機器が必須です。
ソフトウェア
- AutoCAD R12J for Windows(AutoDesk社)以上
- MS-DOS Ver.5.0(マイクロソフト社)以上
- MS-Windows 3.1(マイクロソフト社)以上
- MS-Access 1.1(マイクロソフト社)以上
ハードウェア
- 本体
NEC PC−9821シリーズ
DOS/V
- マウス
- ハードディスク20Mバイトの空き容量
MS-DOS,MS-Windows,MS-Access,AutoCAD for Windows をインストール後の残り容量
- ディスプレイ
マルチスキャン 17インチ推奨 1024×768ドット表示
価格
導入時価格表
ソフトウェア名
| 定価 | 備考
|
2D/3D基本セット | \400,000
| |
| | |
パイプサポート | \180,000
| |
躯体作成 | \180,000
| |
サーフェス | \160,000
| |
JISシンボル | \80,000
| |
インストール
| \60,000 | ZetaWinのみの費用です。他のソフトウェアの
インストールには別途費用がかかります
|
導入教育 | \80,000(1日)
| AutoCADの利用経験のある場合、2日程度必要
|
サポート費用
出張作業
| \30,000(半日) | 遠隔地は別途交通費が必要です
|
| \60,000(1日)
| 遠隔地は別途交通費が必要です
|
教育 | \80,000(1日)
| |
電話問い合わせ | \2,000(1件)
| FAXによる問い合わせも同様です
|
